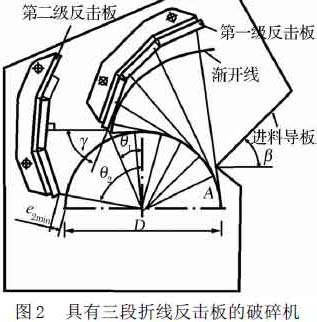

图2   中细碎反击式破碎机，该机有三段折线反击板。其排料口小，β角也较小，所以反击板与渐开线离得较近。第二段反击板更接近渐开线，从A点抛射出去的物料，基本上与首段反击板呈垂直方向，δ≈2°。当板锤大约转过20°，物料被抛射的方向与第二段反击板正碰撞；当板锤大约转过40°，物料被抛射的方向与第三段反击板正碰撞。

根据反击板实际磨损情况可知，破碎腔从A点涉嫌的反击板上交点起网下到反击板排料口这个区段是物料重要破碎段，特别是在反击板排料口附近更主要。综合以上分析不难找到折线反击板设计方法：对具有两端反击板的，根据δ=0°和给料口尺寸B布置首段反击板。从A点板锤转过的25°，再去δ=0°，以及考虑到首级反击板最小排料口尺寸e=0.1D和θ=15°以及γ=60°便可确定第二段反击板的位置。

第二季反击板位置的确定方法是：过首级反击板排料口作水平线与第二段反击板表米相垂直，并格局第二段反击板最小排料口尺寸e=0.01D便可确定第二级反击板位置。

对于具有三段反击板的，根据δ=0°给料口尺寸B布置首段反击板。板锤转过的20°，再取δ=0°，布置第二段反击板。板锤转过约40°，再取该点δ=0°以及考虑e和θ=19°布置第三段反击板。第二级反击板的第二段反击板，根据γ≈73°确定。第三段反击板的位置可根据排料口尺寸e=0.01D和θ=66°ˉ77°确定，在条件允许的情况下，对中细破碎机θ值宜取较大值，这样能更好地提高产品质量。折线反击板结构简单，制造容易。
