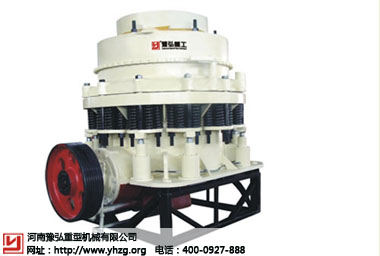

圆锥破碎机圆锥破碎机
产品简介
圆锥式破碎机广泛用于矿山、冶金、化工、建材、水电、筑路等行业中，该设备适合破碎坚硬、中等硬度以上的各种矿石和岩石，具有破碎力大、生产效率高、处理量高、动作成本低、调整方便、使用经济等特点，是大型石料厂和矿业破碎的最理想设备。由于采用层压技术且根据用户需求采用不同的偏心距，不同的腔形，使其与传统的圆锥破碎机相比，生产能力有了很大提高，且细粒级产品大大增加。 详细 >>
圆锥式破碎机广泛用于矿山、冶金、化工、建材、水电、筑路等行业中，该设备适合破碎坚硬、中等硬度以上的各种矿石和岩石，具有破碎力大、生产效率高、处理量高、动作成本低、调整方便、使用经济等特点，是大型石料厂和矿业破碎的最理想设备。由于采用层压技术且根据用户需求采用不同的偏心距，不同的腔形，使其与传统的圆锥破碎机相比，生产能力有了很大提高，且细粒级产品大大增加。该机设有过载保护装置，能根据湿控的数字信号，自动调正，以确保出粒的稳定性和均匀性。用户可根据不同的需要，选择不同的腔型，以更好的适应需要。
本机密封采用润滑脂密封，避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷，弹簧保险系统是过载保护装置，可合异物、铁块通过破碎腔而不危害破碎机。圆锥破碎机也分为好几种，包括弹簧圆锥破碎机、CS系列弹簧圆锥破碎机、HPC液压圆锥破碎机和HCS液压圆锥破碎机等。
型号
动锥直径
(mm)进料口
尺寸(mm)
较大进料
边长(mm)
出料口调节
范围(mm)
处理能力
(t/h)
功率
(kw)偏心轴转速
(r/min)重量(t)
(含电机)
外形尺寸(mm)
(长×宽×高)
PYB600
Φ600
75
65
12-15
40
30
356
5
2234×1370×1675
PYD600
Φ600
40
35
3-13
12-23
30
356
5.5
2234×1370×1675
PYB900
Φ900
135
115
15-50
50-90
55
333
11.2
2692×1640×2350
PYZ900
Φ900
70
60
5-20
20-65
55
333
11.2
2692×1640×2350
PYD900
Φ900
50
50
3-13
15-50
55
333
11.3
2692×1640×2350
PYB1200
Φ1200
170
145
20-50
110-168
110
300
24.7
2790×1878×2844
PYZ1200
Φ1200
115
100
8-25
42-135
110
300
25
2790×1878×2844
PYD1200
Φ1200
60
50
3-15
18-105
110
300
25.3
2790×1878×2844
PYB1750
Φ1750
250
215
25-50
280-480
160
245
50.3
3910×2894×3809
PYZ1750
Φ1750
215
185
10-30
115-320
160
245
50.3
3910×2894×3809
PYD1750
Φ1750
100
85
5-13
75-230
160
245
50.3
3910×2894×3809
PYB2200
Φ2200
350
300
30-60
590-1000
280/260
220
80
4622×3302×4470
PYZ2200
Φ2200
275
230
10-30
200-580
280/260
220
80
4622×3302×4470
PYD2200
Φ2200
130
100
5-15
120-340
280/260
220
81.4
4622×3302×4470
1、 性能高：通过腔型优化设计以及采用合理速度与冲程相结合，从而使该机型在相同动锥直径的情况下做工最多。
2、 产品粒度组成好：采用层压破碎原理，使产品中立方体所占比例明显提高，针片状石子减少，粒级更均匀。
3、 稳定性好：当有铁块等非破碎物进入机内时，过铁保护装置会自动将其释放，然后自动复位。过铁保护具有固定的排料口返回点，杂铁通过破碎腔后，能够迅速恢复原有的排料口。
4、 清腔方便：如果圆锥破碎机在负荷状态下停机，液压清腔系统可迅速清理破碎腔，大大减少了停机时间。
5、 可靠性高：采用干油或者水两种密封方式,使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
6、 维修方便易于操作：所有的部件均能够从上部或侧面拆装，从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中保持优异的承载性能，并且比滚动轴承更经济，维修更方便。
7、 生产成本低：由于生产能力大，可靠性高，维修方便，大大降低了生产成本。
该设备在工作室由电动机的皮带轮或联轴轮、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点座旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统实现保险，圆锥破碎机排矿口增大，异物从圆锥破碎机腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。
